注意： 规格如有更改，恕不另行通知。所有技术指标基于 20°C 环境温度与 60Hz 电源条件。

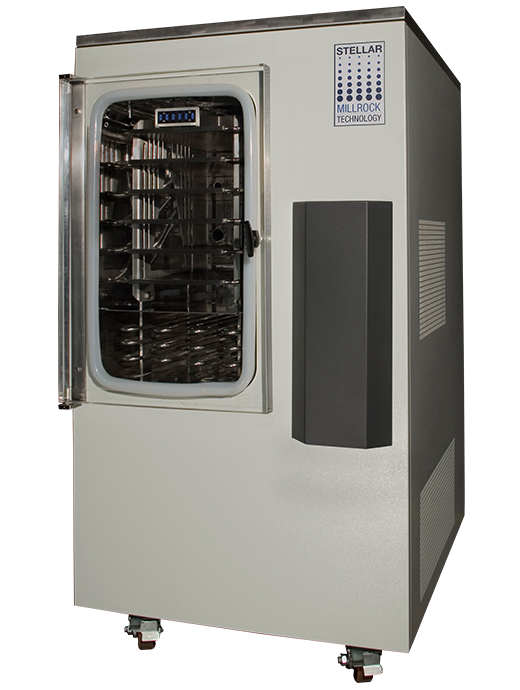

STELLAR 标准配置 |
|
|---|---|

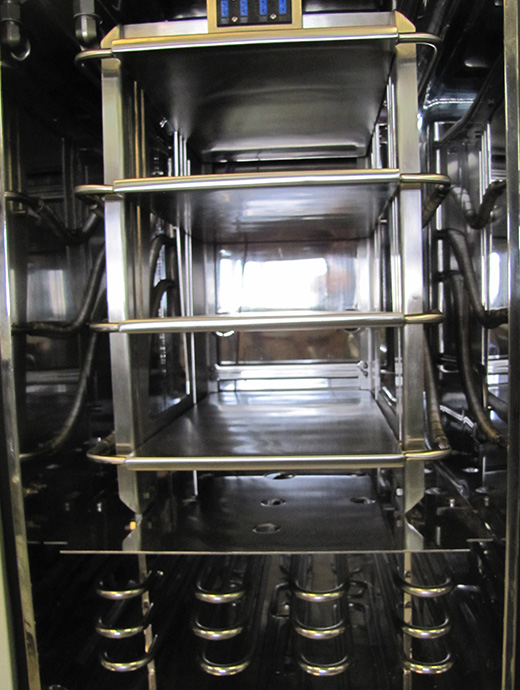

| 层板面积 | 3.75 至 6.25 平方英尺 (0.348 至 0.581 平方米) |
| 层板组件 | 浅盘 或 液压压盖 |
| 层板温度范围 | -45C to + 65℃(-53℃冷阱) -70℃ to + 65℃(-85℃冷阱) |
| 层板如热传导方式 | 空心硅油循环 |
| 层板尺寸/表面处理 | 10" x 18", 316 L SS, 20 Ra or better (254mm x 457mm) |
| 冷阱温度 | -53C or -85C |
| 冷阱容量 | 12L |
| 补水效率 | 12L / 24 hours |

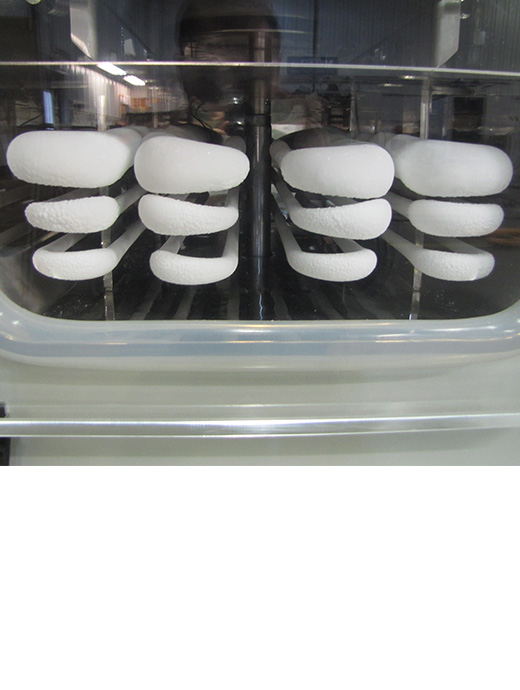

| 冷阱形式 | 内置外露式盘管 |
| 除霜方式 | 热气 |
| 压缩机(螺杆式) | (-53℃)2 HP (-85℃)2 HP 1st stage, 2 HP 2nd stage |
| 产品温度探头 | 4个T型热电偶 |
| 真空泵 | 耐腐蚀型 |
| 真空泵控制 | 皮拉尼/电磁阀/针阀传感器 可选：电容式压力计或比例阀控制 |
| 气体回填 | 标配 |
| 控制系统 | Opti-Dry Gen2 软件:PC/PLC控制 |
| 托盘 | 标配每层一个 |
| 柜体 | 35″w x 42″d x 64″h |
| 用电要求 | 230V/60Hz, 1ph, 30A 220V/50Hz, 1ph, 30A 380V/50Hz, 3ph, 15A |
| 用电要求 | 230V/60Hz, 1ph, 30A 220V/50Hz, 1ph, 30A 380V/50Hz, 3ph, 20A |
真空规格以莱宝 D25b 真空泵或同类产品为基准。特别提醒，对于运行频率为 50 赫兹的设备，其散热能力将降低 17%。
VIAL CAPACITY
| 容量 (ml) |
直径 (mm) |
高度 (mm) |
# 层板数量 | ||||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | |||
| 2 | 16 | 41 | 480 | 960 | 1440 | 1920 | 2400 |
| 5 | 22 | 48 | 241 | 482 | 723 | 964 | 1205 |
| 10 | 24 | 58 | 199 | 398 | 597 | 796 | - |
| 20 | 29 | 71 | 136 | 272 | 408 | 544 | - |
| 50 | 43 | 81 | 55 | 110 | 165 | - | - |
* 上表中显示的容量数据为近似值。
| 层板 | 间距 (in/mm) |
面积 (sq ft/sq M) |
|---|---|---|
| 3 | 4.5 / 114 | 3.75 / 0.348 |
| 4 | 3.25 / 82 | 5.0 / 0.464 |
| 5 | 2.5 / 63 | 6.25 / 0.581 |
| 深度 (mm) | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| 10mm | 1.0 | 2.3 | 3.5 | 4.6 | 5.8 |
| 15mm | 1.7 | 3.5 | 5.2 | 6.9 | 8.7 |
| 20mm | 2.3 | 4.7 | 7.0 | 9.2 | 11.6 |
* 上表中显示的容量数据为近似值。
* 最多可放5个压盖层板，或6个浅盘层板。
我们的新款 Opti-Dry Gen2 软件提供了先进且智能的工具，能够轻松开发和执行简单或复杂的冷冻干燥工艺。
Millrock Reporter 随每套系统一同提供，可生成完整的批次报告，涵盖配方、图表、数据和报警信息，全部整合在一份报告中。
通过先进的系统监测实现预测性维护，在设备正常运行期间跟踪和监控其状态与性能，从而节省成本并最大化设备运行时间。
该控制系统同样用于工业冷冻干燥机上，便于生产规模的放大。所有系统在客户许可下均可远程访问，以便进行工艺问题的故障排查。
