注意： 规格如有更改，恕不另行通知。所有技术指标基于 20°C 环境温度与 60Hz 电源条件。
REVO 标准配置 |
|
|---|---|
| 层板面积 | 2 至 12 平方英尺 (0.186 至 1.115 平方米) |
| 层板组件 | 浅盘 或 液压压盖 |
| 层板温度范围 | -45C to + 65C(-53C冷阱) -70C to + 65C(-85C冷阱) |
| 层板如热传导方式 | 空心硅油循环 |
| 层板尺寸/表面处理 | 12″x24″, 316 L SS, 优于 20 Ra(305mm x 610mm) |
| 冷阱温度 | -53C or -85C |
| 冷阱容量 | 30L |
| 补水效率 | 20L / 24 hours |

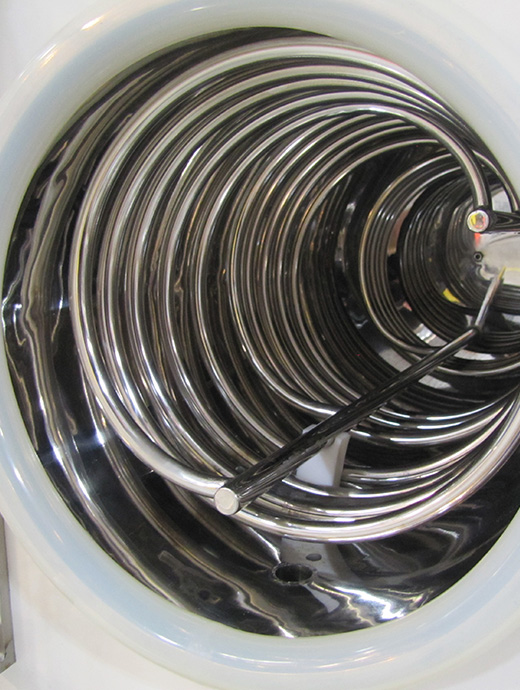

| 冷阱形式 | 6" 英寸通径的外置冷凝器 |
| 除霜方式 | 热气 |
| 压缩机(螺杆式) | (-53C)3.5 HP (-85C)3.5 HP 1st stage 2HP 2nd stage |
| 产品温度探头 | 4个T型热电偶 |
| 真空泵 | 耐腐蚀型 |
| 真空泵控制 | 带电磁阀和针阀选项的皮拉尼真 空传感器 |
| 气体回填 | 标配 |
| 控制系统 | Opti-Dry Gen2 软件:PC/PLC控制 |
| 托盘 | 每个货架包含一个 |
| 柜体 | 35″w x 46″d x 75″h |
| 用电要求(-53C) | 230V/60Hz, 1ph, 30A 220V/50Hz, 1ph, 30A |
| 用电要求(-85C) | 230V/60Hz, 1ph, 40A 220V/50Hz, 1ph, 40A 380V/50Hz, 3ph, 25A |
*真空规格以莱宝 D25b 真空泵或同类产品为基准。特别提醒，对于运行频率为 50 赫兹的设备，其散热能力将降低 17%。
VIAL CAPACITY
| 容量 (ml) |
直径 (mm) |
高度 (mm) |
# 层板数量 | ||||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | |||
| 2 | 16 | 41 | 774 | 1548 | 2322 | 3096 | 3870 |
| 5 | 22 | 48 | 403 | 806 | 1209 | 1612 | 2015 |
| 10 | 24 | 58 | 322 | 644 | 966 | 1288 | - |
| 20 | 29 | 71 | 218 | 436 | 654 | - | - |
| 50 | 43 | 81 | 96 | 192 | - | - | - |
| 100 | 52 | 92 | 65 | 130 | - | - | - |
* 上表所示的容量数据为近似值
| 层板 | 间距 (in/mm) |
面积 (sq ft/sq m) |
|---|---|---|
| 1 | 14.5 / 368 | 2 / 0.186 |
| 2 | 7.0 / 177 | 4 / 0.373 |
| 3 | 4.5 / 114 | 6 / 0.599 |
| 4 | 3.25 / 82 | 8 / 0.746 |
| 5 | 2.5 / 63 | 10 / 0.929 |
| 6 | 2.0 / 50 | 12 / 1.115 |
| 深度 (mm) | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| 10mm | 1.8 | 3.6 | 5.4 | 7.2 | 9.0 | 10.8 |
| 15mm | 2.7 | 5.4 | 8.1 | 10.8 | 13.5 | 16.2 |
| 20mm | 3.6 | 7.2 | 10.8 | 14.4 | 18.0 | 21.6 |
* 上表中显示的容量数据为近似值。
* 最多可放5个压盖层板，或6个浅盘层板。

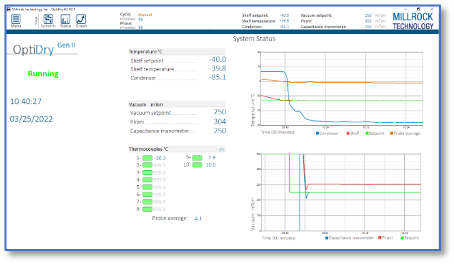

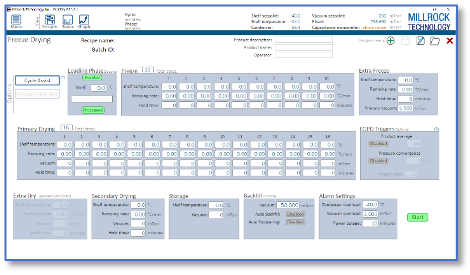

我们的新款 Opti-Dry Gen2 软件提供了先进且智能的工具，能够轻松开发和执行简单或复杂的冷冻干燥工艺。

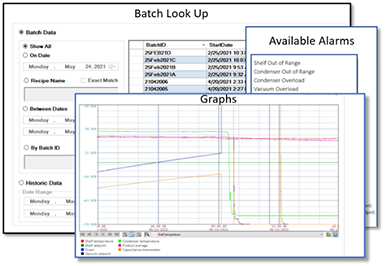

Millrock Reporter 随每套系统一同提供，可生成完整的批次报告，涵盖配方、图表、数据和报警信息，全部整合在一份报告中。
通过先进的系统监测实现预测性维护，在设备正常运行期间跟踪和监控其状态与性能，从而节省成本并最大化设备运行时间。
该控制系统同样用于工业冷冻干燥机上，便于生产规模的放大。所有系统在客户许可下均可远程访问，以便进行工艺问题的故障排查。
水冷或风冷机械制冷系统
