注意： 规格如有更改，恕不另行通知。所有技术指标基于 20°C 环境温度与 60Hz 电源条件。

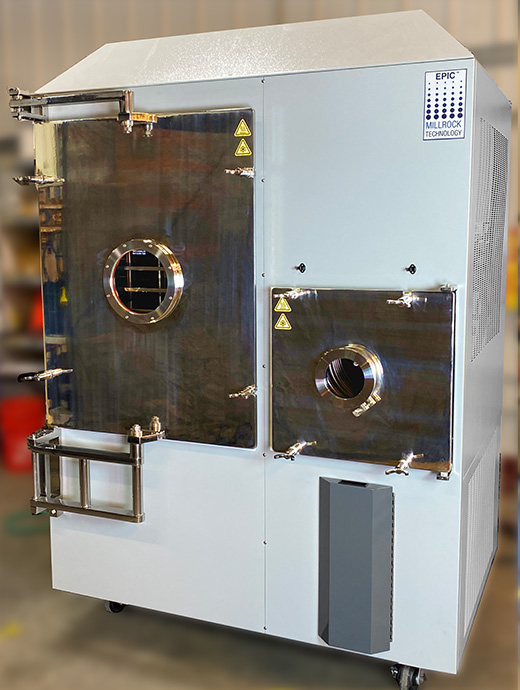

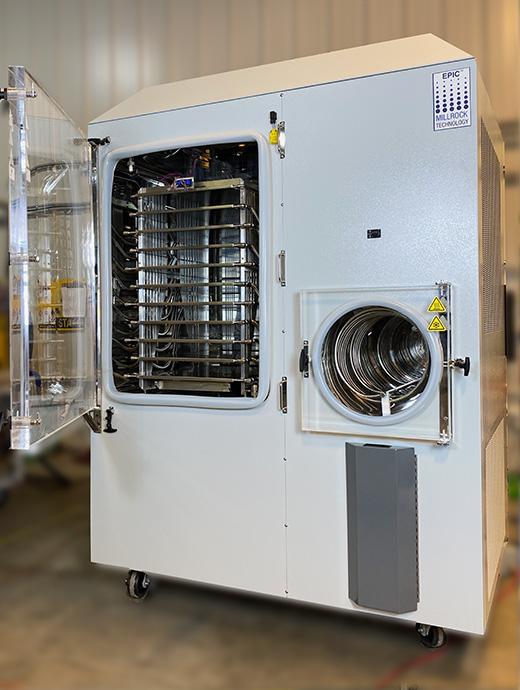

EPIC 标准配置 |
|
|---|---|

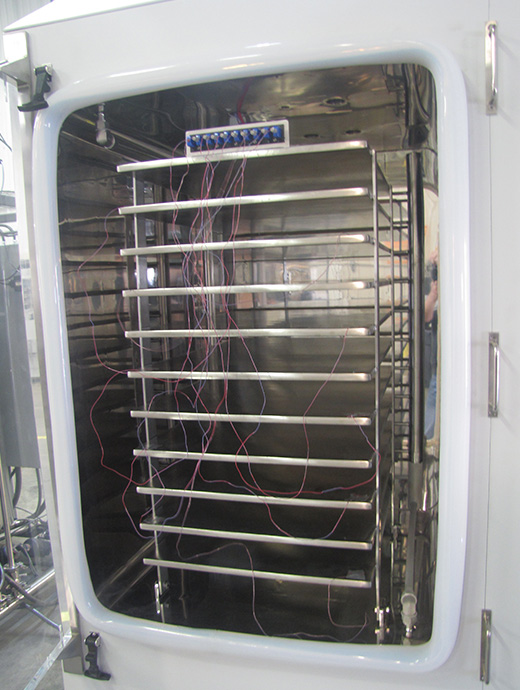

| 层板面积 | 15 至 30 平方英尺 (1.394 至 2.787 平方米) |
| 层板组件 | 浅盘 或 液压压盖 |
| 层板温度范围 | -70C to + 65C |
| 层板如热传导方式 | 空心硅油循环 |
| 层板尺寸/表面处理 | 18″x24″, 316 L SS, 优于 20 Ra |

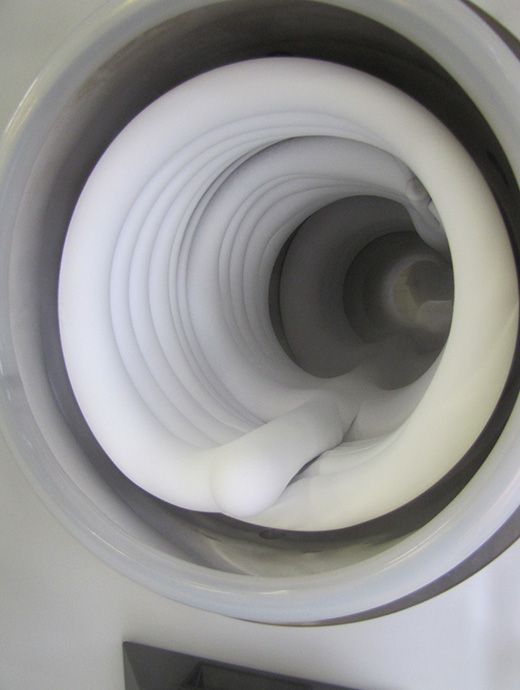

| 冷阱温度 | -85C |
| 冷阱容量 | 50L |
| 补水效率 | 40L / 24 hours |

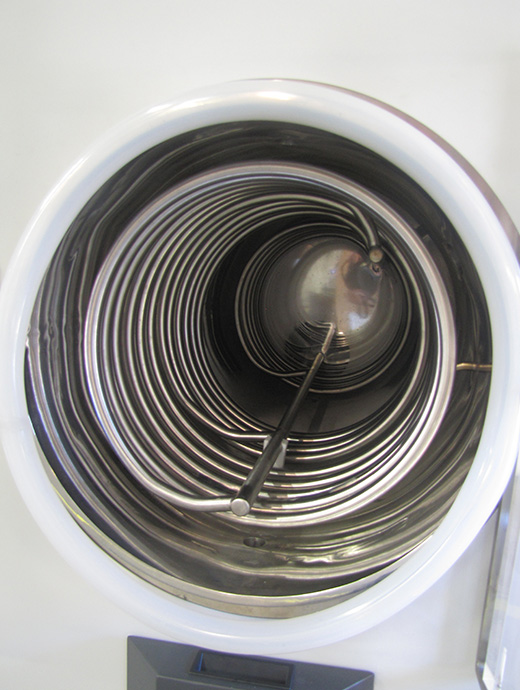

| 冷阱形式 | 8" 英寸通径的外置冷凝器 |
| 除霜方式 | 热气 |
| 压缩机(螺杆式) | 5 HP 一级, 3.5 HP 二级 |
| 产品温度探头 | 4个T型热电偶 |
| 真空泵 | 耐腐蚀型 |
| 真空泵控制 | 皮拉尼/电磁阀/针阀传感器 可选:电容式压力计 或 比例阀控制 |
| 气体回填 | 标配 |
| 控制系统 | Opti-Dry Gen2 软件:PC/PLC控制 |
| 托盘 | 标配每层两个 |
| 柜体 | 62″w x 44″d x 87.5″h |
| 用电要求 | 230V/60Hz, 3ph, 60A 480V/60Hz, 3ph, 40A 230V/50Hz, 3ph, 60A 415V/50Hz, 3ph, 40A |
| 容量 (ml) |
直径 (mm) |
高度 (mm) |
# 层板数量 | |||||
|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 7 | 8 | 9 | 10 | |||
| 2 | 16 | 41 | 5760 | 6912 | 8064 | 9216 | 10368 | 11520 |
| 5 | 22 | 48 | 2990 | 3588 | 4186 | 4782 | 5382 | - |
| 10 | 24 | 58 | 2410 | 2892 | 3374 | 3856 | 4338 | - |
| 20 | 29 | 71 | 1610 | 1932 | 2254 | 2576 | - | - |
| 50 | 43 | 81 | 660 | 792 | 924 | 1056 | - | - |
| 100 | 52 | 92 | 450 | 540 | 630 | - | - | - |
* 上表所示的容量数据为近似值
| 层板 | 间距 (in/mm) |
面积 (sq ft/sq M) |
|---|---|---|
| 5 | 5.5 / 139 | 15 / 1.39 |
| 6 | 4.5 / 114 | 18 / 1.67 |
| 7 | 3.75 / 95 | 21 / 1.95 |
| 8 | 3.25 / 82 | 24 / 2.23 |
| 9 | 2.8 / 71 | 27 / 2.51 |
| 10 | 2.5 / 63 | 30 / 2.79 |
| 液面高度(mm) | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|
| 10mm | 13.9 | 16.7 | 19.5 | 22.3 | 25 | 27.8 |
| 15mm | 20.9 | 25 | 29.2 | 33.4 | 37.6 | 41.8 |
| 20mm | 27.8 | 33.4 | 39 | 44.6 | 50.1 | 55.7 |
* 上表中显示的容量数据为近似值。
我们的新款 Opti-Dry Gen2 软件提供了先进且智能的工具，能够轻松开发和执行简单或复杂的冷冻干燥工艺。
Millrock Reporter 随每套系统一同提供，可生成完整的批次报告，涵盖配方、图表、数据和报警信息，全部整合在一份报告中。
通过先进的系统监测实现预测性维护，在设备正常运行期间跟踪和监控其状态与性能，从而节省成本并最大化设备运行时间。
该控制系统同样用于工业冷冻干燥机上，便于生产规模的放大。所有系统在客户许可下均可远程访问，以便进行工艺问题的故障排查。
水冷机械制冷系统
